ADD91A

汽车传感器模拟测试仪（三合一）

该仪器是一款结构牢固、电池供电、手持式、带安全保护装置、使用方便、6000计数的汽车万用表，能测量直流/交流电压，直流/交流电流，电阻，电容，频率和占空比，温度，二极管/通断测试，发动机转速、、点火脉冲宽度（毫秒）、占空比，还能模拟输出直流电压或频率/占空比/幅度可变的方波信号，能模拟电阻型传感器可变电阻输出，非接触测试电流功能，这是所有维修技师的理想检测仪器。

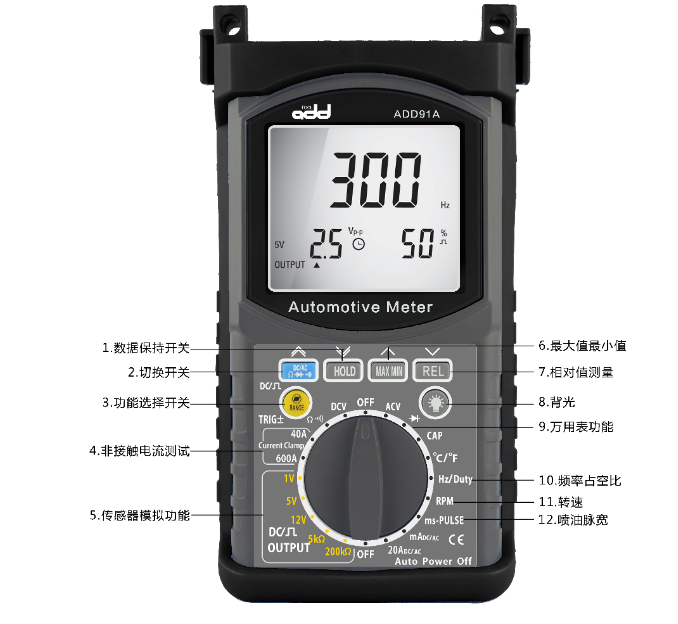

主机面板：

技术参数：

一般规格

显示器：6000计数LCD，字高20mm。

自动功能：自动调零，自动极性，自动量程

自动关机：开机后不按按键或不拨动拨盘，15分钟后进入休眠模式，仪表进入休眠模式，将拨盘开关拨到OFF位置，自动关机无效。

电池低电压指示： "".

超量程指示：“OL”。

电源：单9V电池（NEDA 1604or IEC 6F22）

读取速率时间：约每秒3读数。

COM端对地最大电压：500V直流或交流峰值。

安全标准：该仪表通过本标准的IEC1010双绝缘，污染等级2过压类别Ⅱ。工作环境：  0℃到50℃（32℉到122℉）时≤70％相对湿度。

存储管环境：-20℃到60℃（-4℉到140℉）时≤80％相对湿度。

温度系数：0.1×（指定的精度）/℃（≤18℃或≥28℃）

附件：一对测试线，单节9V电池（NEDA 1604or IEC 6F22），使用说明书

保险丝：0.8A/250V，5×20毫米快速熔断，20A/250V，6×30毫米快速熔断。

外形尺寸：218毫米×122毫米×75毫米

重量：约760克（包括电池和皮套）。

电气规格

环境温度18℃〜28℃（65℉至83℉）相对湿度最高85％

精确度为±（[读数的％] + [字数]），

模拟信号输出（模拟频率/占空比/ DC和AC电压/电阻信号输出）

％占空比：10％-90％

DC电压:0-1V ,0-5V ,0-12V（±1％）

交流电压：0-1V ,0-5V ,0-12V（±1.5％）

电阻：30-5KΩ，4KΩ-200KΩ（±2％）

信号输出用于模拟各种传感器

RPM（转速计）

范围:60-9000 ,600-12000（×10RPM）

分辨率：1转

起始转速：> 60RPM

准确度：±（2.5％读数+10 个字）

过载保护：250VDC或RMS交流

脉冲宽度

范围：为0.1ms，10.0ms

准确度：±（2.5％+0.2毫秒）

过载保护：250VDC或RMS交流

％占空比

范围:1.0-99 .0％

分辨率：0.1％

脉冲宽度：> 100us  <100ms

准确度：±（2.5％读数+10 个字）

过载保护：250VDC或RMS交流

温度

范围：-50〜1100℃，-50〜2000℉

分辨率：1℃/ 1℉

准确度：±（2％读数+2℃）

±（2％读数+4℉）

传感器：K型热电偶

输入保护：250VDC或250VAC RMS

直流电压（自动rangeing）

档位：600mV档

准确度：±（2.5％读数+15个字）

档位：6V，60V，600V，1000V

准确度：±（0.8％读数+8 个字）

分辨率：最小100uV

输入阻抗：>10MΩ

过载保护：1000VDC或750VAC RMS。

交流电压真有效值（自动量程）

范围：600mV的，6V，60V，600V，750V

分辨率：最小精度:: 600mV档，750V±（3.0％读数+15 个字）在50Hz到100Hz，4V，
